互感器電表型號

　　一般互感器電表都是指的三相電表，三相電表分為三相四線電表和三相三相電表，一般電表型號第二個字母就是代表的電表相數，T代表三相四線，S代表三相三線，后面的型號就是根據電表功能來確定的，下面我們舉幾個例子。

　　DTS代表三相四線有功電表，比如長沙威勝DTS343，杭州華立DTS541

　　DSS代表三相三線有功電表，比如長沙威勝DSS333

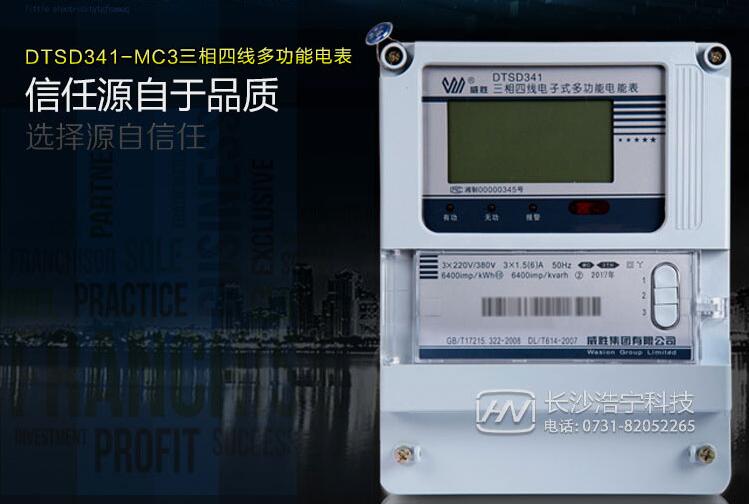

　　DTSD代表三相四線多功能電表，比如長沙威勝為DTSD341

　　DSSD代表三相三相多功能電表，比如長沙威勝為DSSD331

　　DTZ代表三相四線智能電表，比如杭州華立DTZ545，杭州海興DTZ208

　　DSZ代表三相三線智能電表，比如杭州華立DSZ535，杭州海興DSZ208

　　互感器電表電流都是比較小的，常用電流規格是1.5(6)A，下面是互感器電表接線圖，三相三線和三相四線區別一目了然。

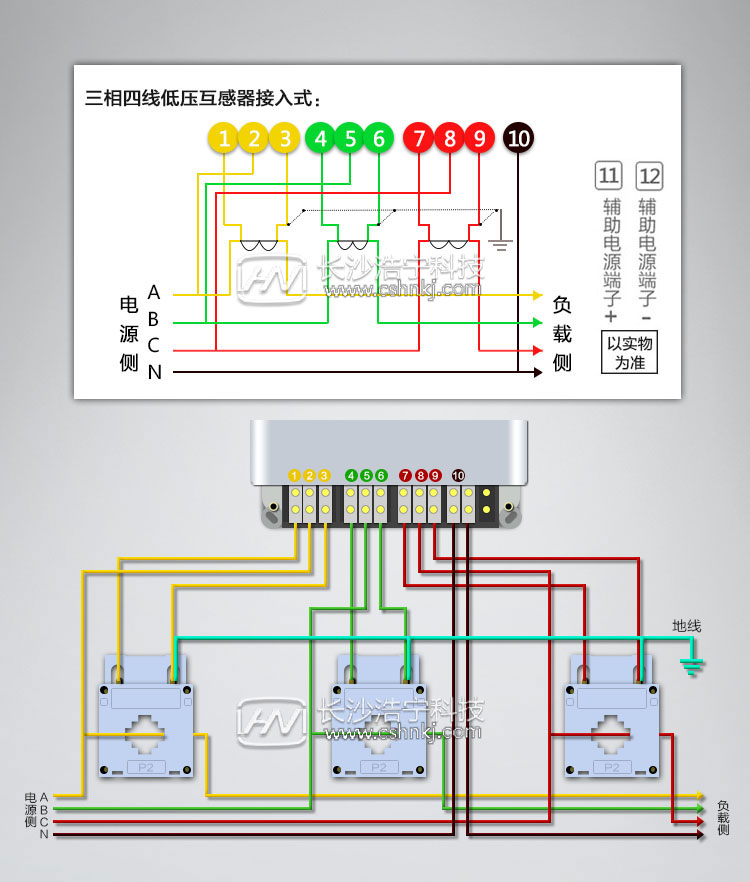

　　三相四線互感器電表接線圖

　　互感器接法(60A以上)，1，4，7接電流互感器S1端(P1方式);3，6，9 接電流互感器S2端A\B\C\N\;2,5,8,接電源電壓A\B\C\;10腳接電源N，11腳接負載N。

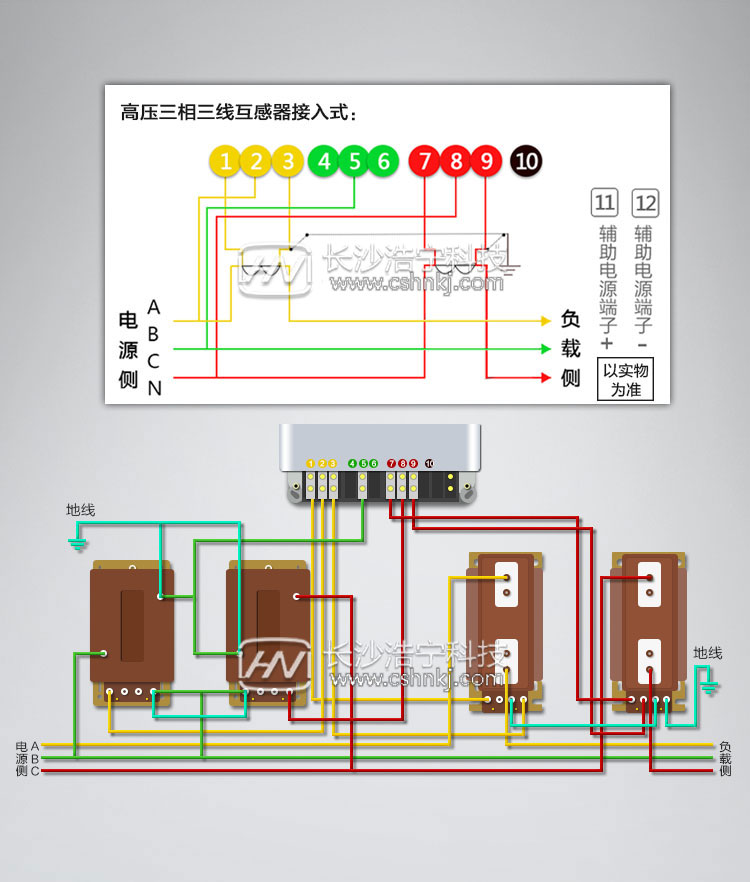

　　三相三線互感器電表接線圖

　　A黃線電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

　　B綠線電壓線接入5號口，電流線直接接負載

　　C紅線電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。
