智能電表原理圖

智能電表分為三相智能電表和單相智能電表，三相智能電表和單相智能電表其實工作原理基本是一樣的，我們首先來看看三相智能電表原理是什么樣子的。

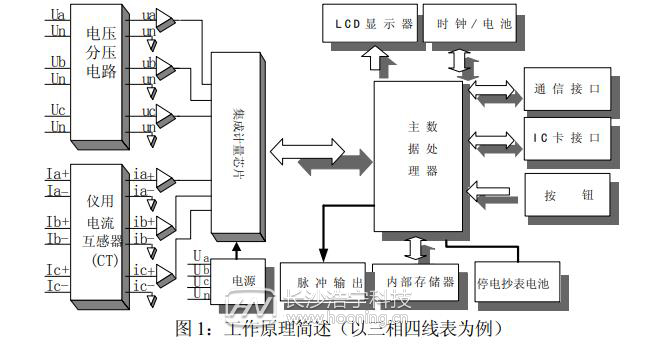

三相智能電表原理

三相智能電表由電流互感器、集成計量芯片、微處理器、溫補實時時鐘、數據接口設備和人機接口設備組成。集成計量芯片將來自電壓分壓，電流互感器的模擬信號轉換為數字信號，并對其進行數字積分運算，從而精確地獲得有功電量和無功電量，微處理器依據相應費率和需量等要求對數據進行處理。其結果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換，如下圖所示：

單相智能電表原理

品由計量芯片、高速數據處理器、實時時鐘、數據接口等設備組成。在高速數據處理器的控制下，通過計量芯片準確獲得電網運行各實時參數，并依據相應費率等要求對數據進行處理，其結果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換。如下圖所示：

以上就是三相智能電表和單相智能電表的原理，希望對您有所幫助，關注浩寧電表網知道更多電表知識。
