多功能電表接線圖

　　多功能電表一般都是指的三相電表，但是不是所有的電表都是多功能電表哦，一般多功能電表可以在型號上面就能體現出來，一般第四個字母是D的就是多功能電表，現在我們來看看多功能電表接線圖吧。

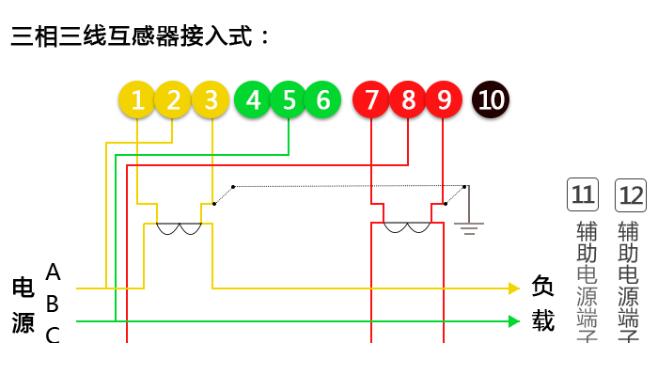

　　三相三線多功能電表接線圖：

　　

　　A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

　　B電壓線接入5號口，電流線直接接負載

　　C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

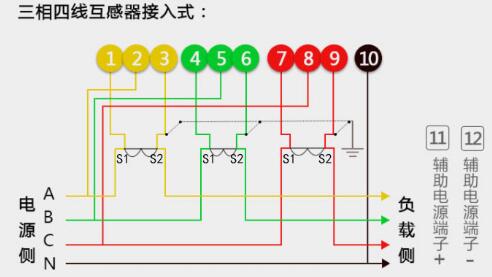

　　三相四線多功能電表接線圖：

　　

　　A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

　　B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

　　C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

　　N黑線一般代表零線，直接接入10號口。
