威勝電表DTSD341-MC3三相四線直通式電表如何接線？

    威勝DTSD341-MC3三相四線電能表廣泛應用于中小用戶、配電網、工礦企業、公用設施、民用建筑等，那它的接線方式有哪些呢？我們都知道三相四線電能表接線方式有兩種，第一種是經互感器接線，第二種是直通式接線圖；

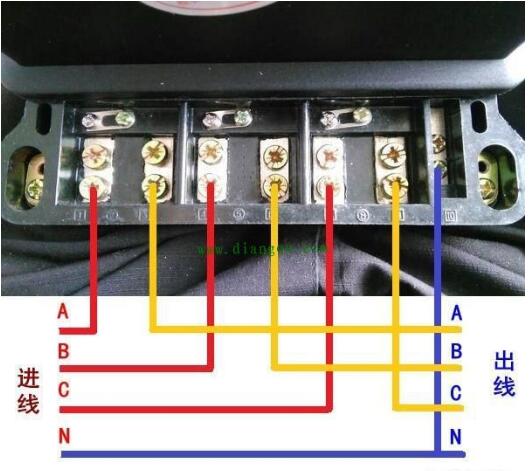

   下面小編就第二種直通式如何接線來作如下詳細介紹，一般來說，電表除了說明書，在電表上也有接線圖，或在接線端子蓋上，又或在電表顯示屏下方的配置面板上，下面以威勝DTSD341-MC3 三相四線電能表為例，依照電表顯示屏下方的配置面板上所示接線圖，三相四線電表直通式接線的直觀圖如下：

 注：A:A相線 ；B:B相線 ；C:C相線 ；N:零線
三相四線電表直通式接線的電表共有10個孔，其中1、2為同一孔，4、5為同一孔，7、8為同一孔，,1、 4、 7接線孔是A/B/C三相輸入口； 3、 6、 9 是A/B/C三相輸出口； 1 0接線孔接零線。
    以上是關于威勝DTSD341三相四線電能表直通式接線方式的詳細介紹。
