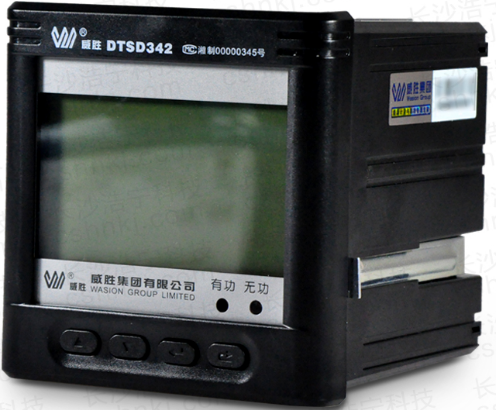

數顯表是數字式顯示儀表的簡稱。顯示器常用的有LED、LCD為顯示元件。那么我們要怎么操作以及讀懂顯示屏上的內容呢。下面讓我們以威勝DTSD342為例。
DSSD342-9N三相電子式多功能電能表是一款集測量記錄、電能計量、遙信遙控、大屏幕LCD顯示和網絡通信功能于一體的電力儀表。本儀表可測量電壓、電流、功率、功率因數和頻率等多項電網參數；可計量有功和無功電能；RS-485通信接口支持MODBUS-RTU和DL/T645雙通信規約；具有開關量輸入和輸出功能，可配置模擬量變送輸出功能。廣泛適用于變配電自動化系統、工業控制和工業自動化系統、能源管理系統和小區電力監控等場合。
威勝DTSD342-9N全屏顯示

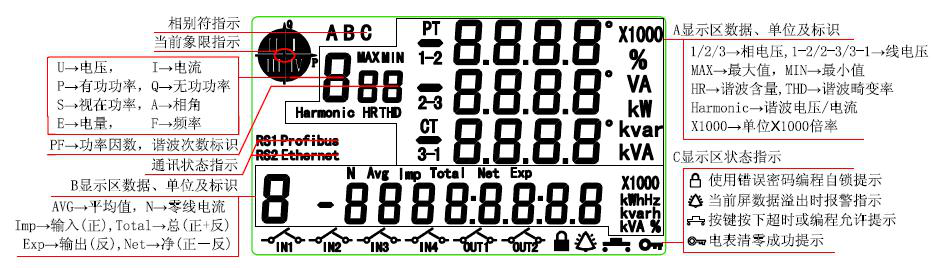

屏顯各符號含義
下面為按鍵翻屏操作示例
屏為相電壓顯示項。

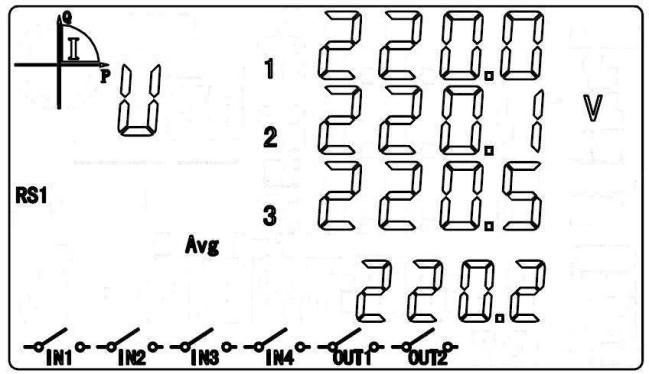

循顯模式下，按“▲”或“▼”鍵進入按顯模式。選定A區時，按“▲”或“▼”鍵切換至相電壓顯示項。圖中數據為：L1=220.0V，L2=220.1V， L3=220.5V，三相平均電壓=220.2V。 “RS1”提示有一路RS485口，若符號閃爍表示正在進行通信中；“
”表示儀表運行在第一象限。
該屏為相電流顯示項。

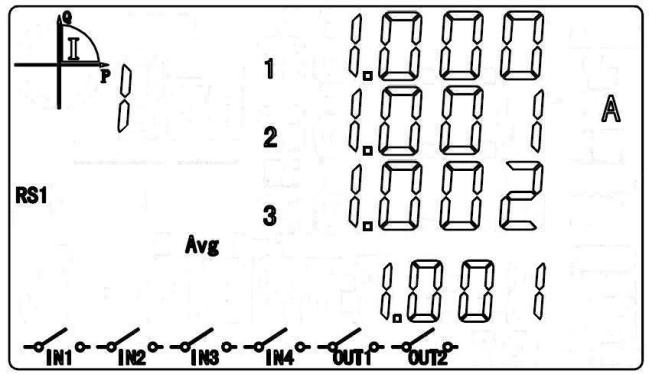

循顯模式下，按“▲”或“▼”鍵進入按顯模式。選定A區時，按“▲”或“▼”鍵切換至相電流顯示項，圖中數據為：L1=1.000A，L2=1.001A，L3=1.002A，三相平均電流=1.001A。
該屏為零序電流顯示項。

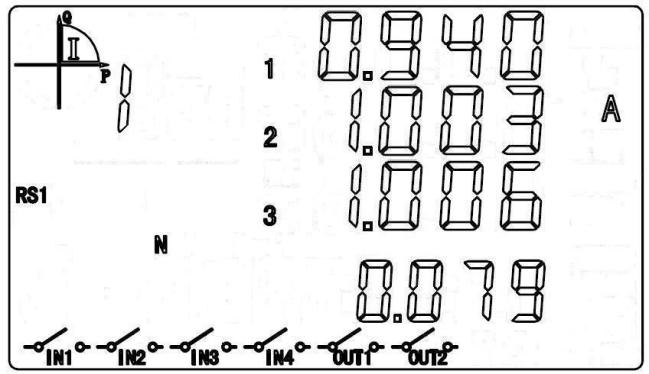

循顯模式下，按“▲”或“▼”鍵進入按顯模式。選定A區時，按“▲”或“▼”鍵切換至零序電流顯示項，圖中數據為：L1=0.940A，L2=1.003A，L3=1.006A，零序電流=0.079A。
該屏為當前有功功率顯示項。

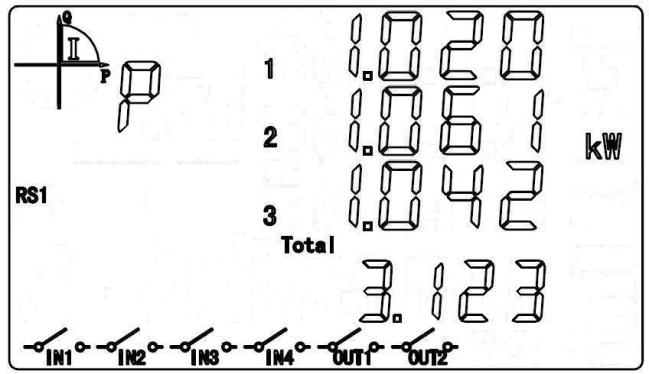

循顯模式下，按“▲”或“▼”鍵進入按顯模式。選定A區時，按“▲”或“▼”鍵切換至有功功率顯示項，圖中數據為：L1=1.020kW，L2=1.061kW，L3=1.042kW，總有功功率=3.123kW。
該屏為當前無功功率顯示項。

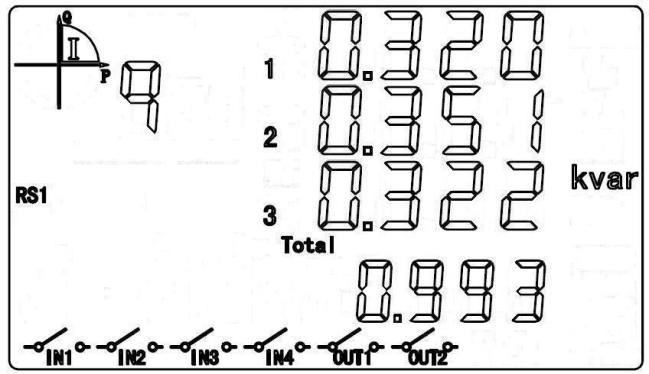

循顯模式下，按“▲”或“▼”鍵進入按顯模式。選定A區時，按“▲”或“▼”鍵切換至無功功率顯示項，圖中數據為：L1=0.320kvar，L2=0.351kvar，L3=0.322kvar，總無功功率=0.993kvar。
該屏為當前功率因數顯示項。

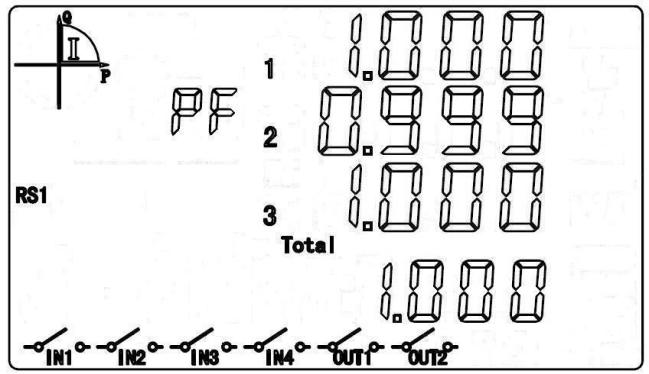

循顯模式下，按“▲”或“▼”鍵進入按顯模式。選定A區時，按“▲”或“▼”鍵切換至功率因數顯示項，圖中數據為：L1=1.000，L2=0.999，L3=1.000，總功率因數=1.000。
該屏為相角顯示項。

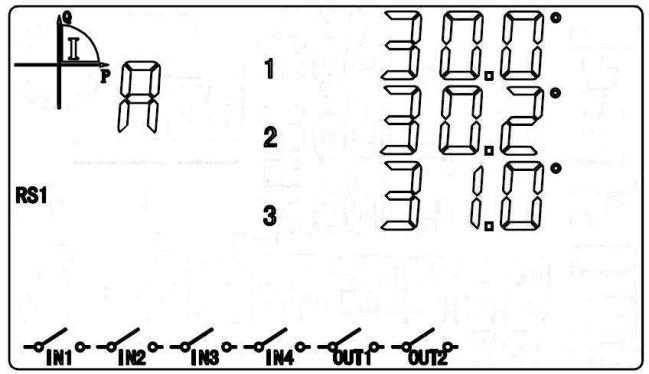

循顯模式下，按“▲”或“▼”鍵進入按顯模式。選定A區時，按“▲”或“▼”鍵切換至相角顯示項，圖中數據為：L1=30.0°，L2=30.2°，L3=31.0°。
以上是小編整理的威勝DTSD342-9N數顯表的部分內容，更多詳情資料請登錄長沙浩寧電子科技官網查詢！
